為了解決現有技術中存在的缺點，目前的絮凝沉淀裝置大多需要人工調整，為了將pH值匹配好，需要人工長時間的調整，非常浪費人工，不能自動加藥調節，且放置時間長后容易使加藥裝置內部的液體沉淀，每次人工添加還需要攪拌，非常浪費時間，而提出的一種自動加藥裝置。

　　為了實現上述目的，本實用新型采用了如下技術方案：

　　設計一種自動加藥裝置,包括底座，所述底座的上端中部設有固定架，所述固定架上安裝有控制箱，控制箱內部安裝有PLC控制器，所述底座的上端兩側分別設有加堿裝置和加藥裝置，所述加堿裝置和加藥裝置結構相同，所述加堿裝置包括有第一殼體，所述加藥裝置包括有第二殼體，所述第一殼體和第二殼體的上部一側均設有進水口，所述第一殼體和第二殼體的下部一側均設有出水口，所述第一殼體和第二殼體上端均設有電機，所述電機 通過轉軸連接有螺旋葉片和攪拌架，所述攪拌架位于螺旋葉片的上方，所述第一殼體和第二殼體的外側均連接有水泵，兩個水泵上均連接有水管，兩個水管均通過連接管連接有引 流管，所述引流管遠離連接管的一端連接有絮凝沉淀裝置，所述絮凝沉淀裝置包括有外殼， 所述外殼的內腔安裝有第一帶孔隔板，所述第一帶孔隔板的上端安裝有水質檢測儀，所述外殼的外側安裝有液晶顯示器，所述外殼的下部設有沉淀出口，所述電機、水泵、水質檢測 儀、液晶顯示器均和PLC控制器連接。

　　優選的，兩個所述出水口和沉淀出口上均設有控制閥。

　　優選的，所述第一帶孔隔板遠離水質檢測儀的一側等距設有導流板，所述導流板 的下端連接有第二帶孔隔板，所述第一帶孔隔板和第二帶孔隔板均為濾板，且所述導流板上設有通孔。

　　優選的, 所述外殼的上端安裝有報警器，所述報警器與PLC控制器連接。

　　本實用新型提出的一種自動加藥裝置，有益效果在于：通過在加堿裝置和加藥裝置中均設有電機，且由電機帶動螺旋葉片轉動，每次開啟前可以先將內部攪拌均勻，不需要人工攪拌，且通過第一帶孔隔板上的水質檢測儀感應，根據感應出的pH值由PLC控制器控制 水泵進行自動加藥，直到pH值達標后絮凝沉淀可達到排放標準，本裝置對比現有的裝置，大 大的提高了工作效率，減少了污染，提高了對廢水的處理效果，且減少了人工勞動力，非常實用。

　　附圖說明

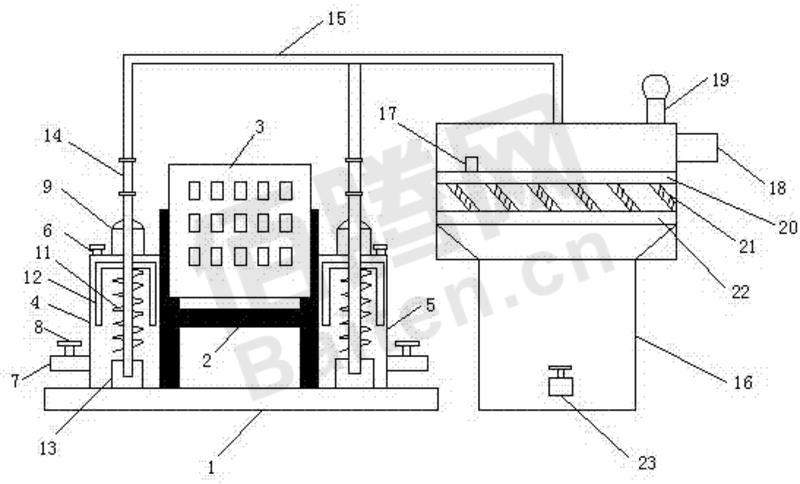

　　圖1為本實用新型提出的一種自動加藥裝置結構示意圖；

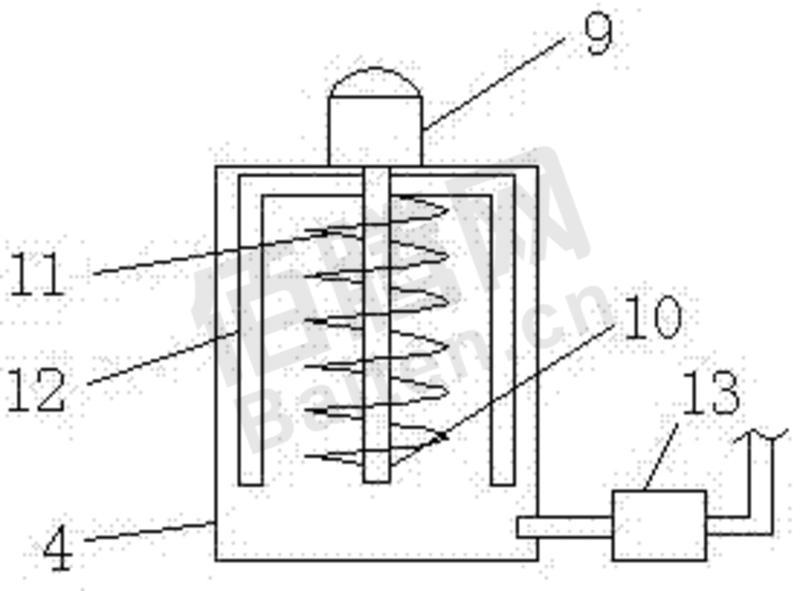

　　圖2為本實用新型提出的一種自動加藥裝置部分側面結構示意圖。

　　圖中：底座1、固定架2、控制箱3、加堿裝置4、加藥裝置5、進水口6、出水口7、控制閥 8、電機9、轉軸10、螺旋葉片11、攪拌架12、水泵13、連接管14、引流管15、絮凝沉淀裝置16、水 質檢測儀17、液晶顯示器18、報警器19、第一帶孔隔板20、導流板21、第二帶孔隔板22、沉淀出口23。
